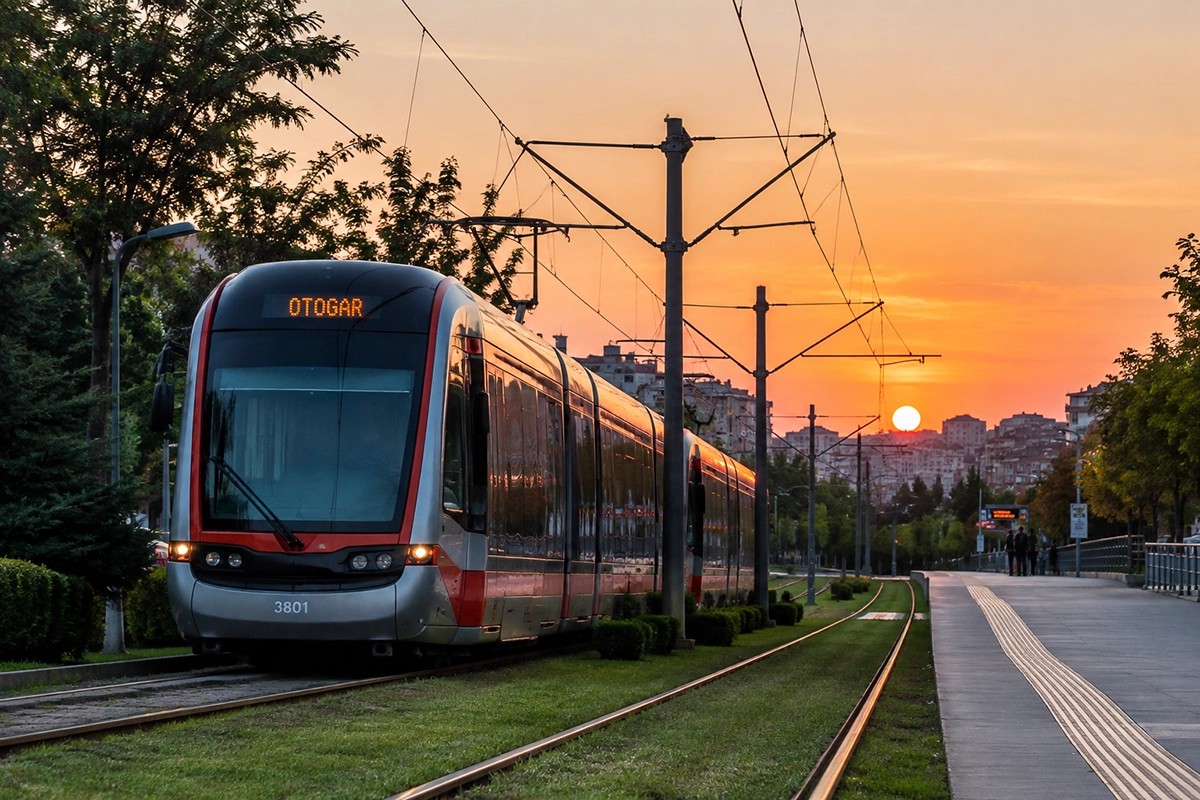

Hafif Raylı Sistem Nedir?

Hafif raylı sistem (LRT - Light Rail Transit), geleneksel tramvay sistemlerinin modernleştirilmiş, taşıma kapasitesi artırılmış ve büyük ölçüde karma trafikten izole edilmiş (kendisine ait özel bir hattan ilerleyen) kentsel raylı ulaşım türüdür. Mühendislik literatüründe "hafif" kelimesi, araçların fiziksel ağırlığından ziyade, sistemin saatlik yolcu taşıma kapasitesini ve aks başına düşen yük miktarını ifade eder.

Bir sistemin hafif raylı olarak sınıflandırılabilmesi için genellikle tek yönde saatte 5.000 ile 20.000 yolcu (PPHPD - Passengers Per Hour Per Direction) taşıma kapasitesine sahip olması beklenir. Bu sistemler, esnek tasarımları sayesinde hem yer altında, hem viyadük üzerinde hem de hemzemin seviyede (cadde ile aynı kotta) çalışabilme yeteneğine sahiptir. Elektrikli çekiş sistemleri kullanmaları, onları karbon ayak izi düşük ve enerji verimliliği yüksek bir çözüm haline getirir.

Raylı sistem projelerinin fizibilite aşamasında, mühendislerin ve karar alıcıların maliyet-fayda analizi (BCA) yaparken dikkate aldığı temel parametreler bulunmaktadır.

Avantajları

• Optimum İnşaat Maliyeti: Tam kapasiteli ağır metro (yeraltı) sistemlerine kıyasla, tünel açma ve derin istasyon inşaatı gereksinimleri daha düşük olduğu için kilometre başına düşen ilk yatırım maliyeti (CAPEX) belirgin şekilde daha ucuzdur.

• Geometrik Esneklik: Dar kurp yarıçaplarında (bazı tasarımlarda 25 metreye kadar) dönebilme ve yüksek eğimlere (yaklaşık %6 ila %8 arası) tırmanabilme kabiliyetleri sayesinde mevcut şehir dokusuna yıkım yapmadan entegre edilebilirler.

• Çevresel Sürdürülebilirlik: Sıfır lokal emisyon ile çalışırlar. Rejeneratif frenleme teknolojisi sayesinde, fren anında açığa çıkan kinetik enerji elektrik enerjisine dönüştürülerek katener hattına geri verilebilir ve sistemin genel enerji tüketimi düşürülür.

• Yolcu Erişilebilirliği: Hemzemin istasyonlar ve alçak tabanlı (low-floor) araç tasarımları, yolcuların (özellikle engelli bireylerin) araca biniş ve iniş sürelerini (dwell time) kısaltarak işletme hızını artırır.

Dezavantajları

• Kapasite Sınırları: Büyük metropollerin ana arterlerindeki yolcu talebi saatte 30.000 kişinin üzerine çıktığında, hafif raylı sistemler darboğaz (bottleneck) yaratabilir.

• Trafik Kesişimleri: Tamamen izole olmayan güzergahlarda karayolu trafiği ile hemzemin geçitlerde kesişmeleri, hız düşümlerine ve kaza risklerinin artmasına neden olur.

• Görsel ve İşitsel Etkiler: Havai hat (katener) direkleri tarihi şehir merkezlerinde görsel kirlilik yaratabilirken, tekerlek-ray etkileşiminden doğan titreşim ve gürültü, özel sönümleyici altyapı elemanları gerektirir.

Ulaşım planlamasında sistemler arası ayrım; hız, aks yükü, sinyalizasyon gereksinimi ve güzergah tahsisi gibi katı mühendislik kriterlerine dayanır.

1. Aks Yükü ve Hat Geometrisi: Ağır raylı sistemler (şehirlerarası trenler, yük trenleri) 20-25 ton/aks yükü taşıyabilirken, hafif raylı sistemlerde bu değer tipik olarak 10-12 ton/aks civarındadır. Bu düşük yük, altyapıdaki ray profilinin (örneğin UIC 60 yerine S49 veya RI59 oluklu ray) ve zemin iyileştirme gereksinimlerinin daha hafif tutulmasını sağlar.

2. Güç Temini: Ağır trenler genellikle çok yüksek voltajlı alternatif akım (örneğin 25 kV AC) kullanırken, hafif raylı sistemler kentsel güvenlik ve izolasyon mesafeleri sebebiyle doğrudan akım (çoğunlukla 750V DC veya 1500V DC) kullanır.

3. İstasyon Aralığı ve İvmelenme: Metrolarda istasyon aralıkları 1-2 km bandında iken, hafif raylı sistemlerde bu mesafe 500-800 metreye kadar düşebilir. Sık dur-kalk yapılması nedeniyle araçların ivmelenme ve frenleme (cer/fren) karakteristikleri trenlere göre çok daha agresiftir (yaklaşık 1.0 - 1.2 m/s²).

Mühendislik literatüründe hafif raylı sistemin performansı, hattın yerleşim türüne (Right-of-Way) doğrudan bağlıdır.

• Kategori A (Tam İzole Edilmiş - Exclusive ROW): Hiçbir yaya veya araç trafiği ile kesişimi olmayan, tünel veya viyadük şeklindeki hatlardır. Hız ve kapasite maksimize edilir (Metro standartlarına yaklaşır).

• Kategori B (Kısmi İzole Edilmiş - Semi-exclusive ROW): Araçların özel bir şeridi vardır ancak kavşaklarda yaya ve araç trafiği ile hemzemin kesişimler yaşanır. Türkiye ve dünyadaki HRS'lerin büyük bir çoğunluğu bu sınıftadır. Sinyal önceliklendirmesi (Transit Signal Priority - TSP) mühendisliği burada kritik rol oynar.

• Kategori C (Karma Trafik - Mixed ROW): Araçların normal karayolu şeridini diğer araçlarla paylaştığı geleneksel tramvay modelidir. Modern HRS projelerinde işletme güvenilirliği sebebiyle tercih edilmez.

Bir hafif raylı sistemin kalbi, üzerinde hareket ettiği üstyapıdır (trackbed). Ray sistemi seçimi çevresel faktörlere ve zemin taşıma kapasitesine göre yapılır.

Ray ve Üstyapı Sistemleri

Hafif raylı sistemlerde standart hat açıklığı (gauge) genellikle 1435 mm (standart hat) olarak belirlenir. Şehir içi uygulamalarda iki ana üstyapı tipi kullanılır:

1. Balastlı Hat: Kırma taş (balast) ve beton/ahşap traverslerden oluşur. Drenajı mükemmeldir ve inşa maliyeti düşüktür. Ancak şehir merkezlerinde toz ve gürültü yaratması sebebiyle genellikle banliyö geçişlerinde tercih edilir.

2. Balastsız Hat (Slab Track): Rayların doğrudan sürekli betonarme bir plağa veya özel prekast elemanlara sabitlendiği sistemdir. İlk yatırım maliyeti balastlı hatta göre yüksek olsa da, bakım gereksinimleri (geometri bozulması yaşanmadığı için) neredeyse sıfırdır.

Şehir içi gömülü hat (cadde içi) tasarımlarında, yaya ve araç geçişine izin vermek amacıyla oluklu ray (grooved rail) kullanılır. Rayların etrafına uygulanan poliüretan bazlı elastomerik dolgular, stray current (kaçak akım) korozyonunu önlemek ve titreşimi yutmak amacıyla kritik bir mühendislik yalıtım bariyeri sağlar.

Araç (Rolling Stock) Tasarımı

HRS araçları genellikle modüler olarak (çoklu mafsallı - articulated) tasarlanır. Bu mafsallar (boji bağlantı noktaları), aracın 25-30 metrelik kurpları rahatça dönebilmesini sağlar. Modern mühendislikte, yolcu indirme bindirme sürelerini optimize etmek için %100 alçak tabanlı tasarımlara yönelim vardır. Bu durum, tahrik sistemlerinin, fren disklerinin ve motorların tekerlek göbeklerine veya doğrudan tavan kısmına son derece kompakt bir şekilde yerleştirilmesini gerektirir.

Hafif raylı sistemler gücünü kentsel şebekeden (genellikle orta gerilim, 33 kV veya 11 kV) alır ve cer trafo merkezlerinde (substations) doğrultucu (rectifier) grupları ile doğru akıma (DC) çevirir.

• Katener Sistemi: Aracın tavanındaki pantograf aracılığıyla elektrik almasını sağlayan havai hat sistemidir. Katener telinin malzemesi (genellikle bakır-gümüş alaşımlı) ve gerginlik ayarları, yüksek sıcaklıklarda sarkma yapmaması için otomatik gergi cihazları ile kontrol edilir.

• Rijit Katener: Tünel içi uygulamalarda, tel kopma riskini minimize etmek ve tünel kesitini (gabariyi) daraltarak inşaat maliyetlerini düşürmek için tavana monte edilen alüminyum profiller içindeki iletkenlerdir.

• Güç Hesaplaması: Mühendisler trafo merkezlerinin aralıklarını belirlerken voltaj düşüm (voltage drop) analizleri yapar. Hat üzerindeki aynı anda hızlanan tren sayısı, eğim ve elektriksel direnç dikkate alınarak trafo güçleri (genellikle 2 MW ile 5 MW arası) boyutlandırılır.

Kentsel raylı sistemlerde işletmenin güvenli bir şekilde maksimum sıklıkta (düşük headway - iki tren arası süre) yapılabilmesi sinyalizasyon altyapısına bağlıdır.

Geleneksel sistemlerde hat, sabit uzunluklu "bloklara" ayrılır ve her bloğa aynı anda sadece bir tren girebilir (Sabit Blok Sinyalizasyonu). Ancak modern hafif raylı sistemlerde kapasiteyi artırmak için CBTC (Communication Based Train Control - Haberleşme Tabanlı Tren Kontrolü) veya Hareketli Blok (Moving Block) sistemleri tercih edilmektedir.

CBTC sisteminde araçların konumları, hızları ve frenleme mesafeleri saniyenin kesirleri bazında hat boyundaki radyolar (WLAN) vasıtasıyla kontrol merkezine iletilir. Sistem, takip eden trenin önündeki trene ne kadar yaklaşabileceğini sabit bir noktaya göre değil, öndeki trenin dinamik konumuna göre (aradaki güvenlik fren mesafesini formülize ederek) sürekli olarak hesaplar. Bu sayede trenler arası işletme süresi 90 saniyenin altına indirilebilir.

Sinyalizasyon mühendisleri ayrıca ATP (Automatic Train Protection - Otomatik Tren Koruması) sistemini entegre ederler. Bu sistem, makinistin hız sınırını aşması veya kırmızı sinyali geçmesi durumunda insiyatif alarak treni acil frenleme ile güvenli bir şekilde durdurur.

Hafif raylı sistem güzergahı tasarlanırken en temel çıktı, istenen yolcu talebini karşılayacak araç filosu büyüklüğünü (Fleet Size) ve sefer sıklığını belirlemektir.

Kapasite mühendisliği temel bir kavrama dayanır: Sistemin taşıma kapasitesi, bir aracın taşıyabildiği yolcu sayısı ile bir saatte o yönde yapılan sefer sayısının çarpımına eşittir. Sefer sayısı ise hat boyunca elde edilen ticari hıza (duruş kalkış süreleri dahil ortalama hız) ve headway (sefer aralığı) süresine bağlıdır.

Örnek Dinamik Değerlendirme: Eğer bir güzergahtaki maksimum yolcu talebi saatte 10.000 kişi ise ve seçilen aracın kapasitesi (ayakta 4 kişi/m² yoğunluk standardı ile) 250 kişi ise, mühendis saatte en az 40 sefer yapılması gerektiğini hesaplar. Bu da sistemin güvenli bir şekilde 1.5 dakikalık (90 saniye) sefer aralığı ile çalışabilmesini zorunlu kılar. Bu noktadan sonra tasarım, 90 saniyelik trafiği kaldıracak sinyalizasyon altyapısını, trafo gücünü ve kavşak önceliklendirmelerini gerektirecektir.
