Ağır Raylı Sistem Nedir? Özellikleri, Avantajları, Dezavantajları ve Mühendislik Esasları

Raylı ulaşım sistemleri içinde “ağır raylı sistem” ifadesi, günlük kullanımda çoğu zaman metro ile eş anlamlı kullanılsa da teknik literatürde kavramın kapsamı kullanılan sınıflandırmaya göre değişebilir. Bu nedenle ağır raylı sistemi yalnızca “yer altında çalışan tren” olarak tanımlamak doğru değildir.

Kentsel ulaşım bağlamında ağır raylı sistem; yüksek yolcu talebini karşılamak üzere tasarlanan, diğer ulaşım türlerinden fiziksel olarak ayrılmış, elektrikli, yüksek kapasiteli ve yüksek sefer sıklığı ile işletilebilen raylı ulaşım sistemlerini ifade eder. ABD Federal Transit Administration, Heavy Rail modunu yüksek trafik hacmi taşıyan elektrikli demiryolu; yüksek hızlanma, sabit ray, diğer trafiklerden ayrılmış hat, gelişmiş sinyalizasyon ve yüksek peronlu yolcu erişimi gibi özelliklerle tanımlamaktadır.

Bununla birlikte EN 17343:2023 standardındaki “heavy rail system” tanımı farklıdır. Standart, ağır raylı sistemi şehirler, bölgeler veya ülkeler arasındaki ulaşıma yönelik geleneksel demiryolu sistemi olarak ele almakta; sistemin altyapı, araç ve işletme unsurlarını birlikte değerlendirmektedir. Tipik olarak standart veya geniş hat açıklığı ve yolcu ile yük taşımacılığı da bu kapsamda yer alır.

Bu nedenle bir mühendislik dokümanında “ağır raylı sistem” ifadesinin hangi sınıflandırmaya göre kullanıldığı mutlaka belirtilmelidir.

Ağır raylı sistem, yüksek yolcu talebinin güvenli, hızlı ve yüksek frekansla karşılanması amacıyla tasarlanan, raylı araçların özel ve kontrollü bir hat üzerinde işletildiği yüksek kapasiteli ulaşım sistemidir.

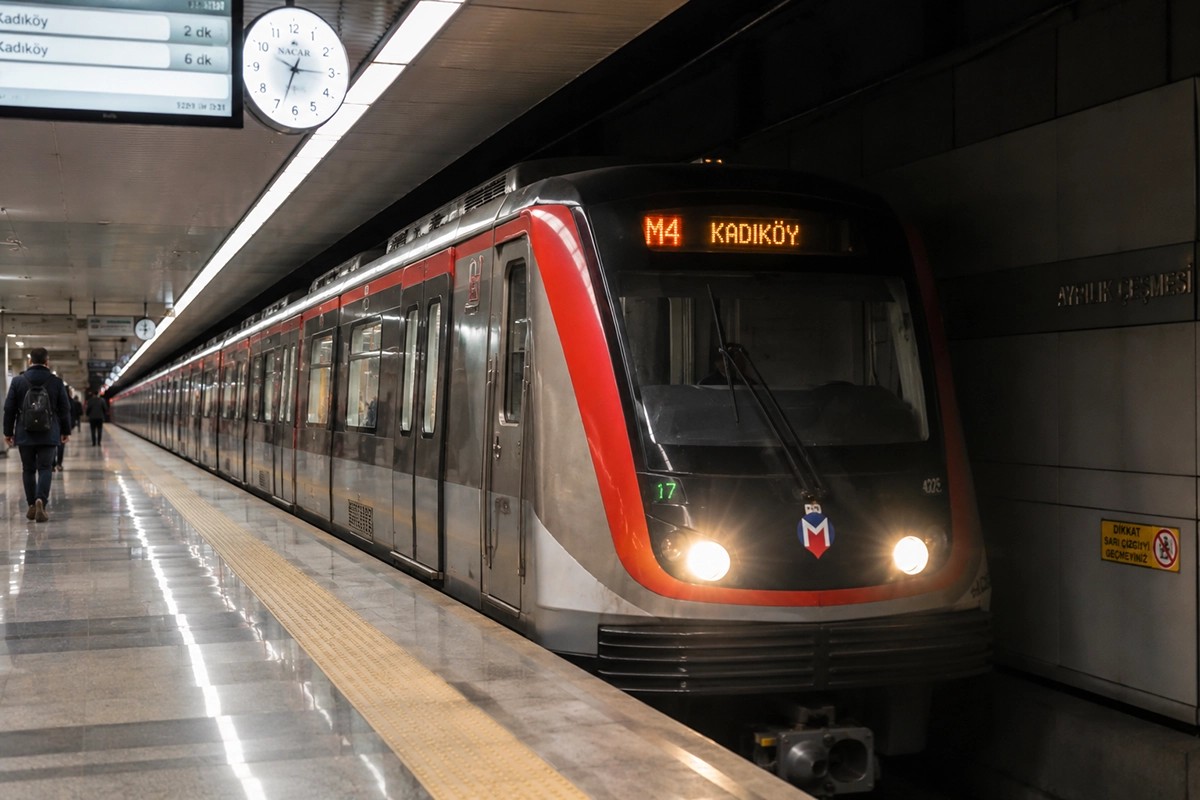

Kentsel ulaşım açısından düşünüldüğünde metro sistemleri ağır raylı sistemlerin en tipik örneğidir. Bu sistemlerin temel özelliği, tren ile karayolu trafiğinin aynı çalışma alanını paylaşmamasıdır. Hat; yer altında, yer seviyesinde ancak fiziksel olarak ayrılmış biçimde veya viyadük üzerinde olabilir. Fakat sistemin temel amacı her durumda işletmeyi dış etkilerden mümkün olduğunca bağımsız hale getirmektir.

Federal Transit Administration'ın sınıflandırmasında ağır raylı sistemlerde yüksek trafik kapasitesi, yüksek hızlanma, gelişmiş sinyalizasyon, çok araçlı trenler ve diğer yaya/araç trafiğinden ayrılmış güzergâh temel özellikler arasında sayılır.

Buradaki “ağır” kelimesi doğrudan trenin ağırlığının fazla olduğu anlamına gelmez. Kavram esas olarak sistemin kapasitesi, altyapı standardı, işletme karakteri ve taşıma görevine ilişkindir.

Başka bir ifadeyle:

Ağır raylı sistem, yalnızca bir tren setinden değil; hat, istasyon, ray, enerji, sinyalizasyon, haberleşme, kontrol merkezi, araç, depo, bakım ve işletme sistemlerinin birlikte oluşturduğu bir ulaşım altyapısından meydana gelir.

Avrupa Birliği demiryolu yaklaşımında da demiryolu sistemleri tek bir araç veya tek bir altyapı elemanı olarak değil; altyapı, enerji, demiryolu araçları, kontrol-komuta ve sinyalizasyon gibi birbirleriyle arayüz oluşturan alt sistemler üzerinden ele alınır.

Ağır raylı sistemin çalışma prensibi temel olarak enerjinin elektrik sistemi üzerinden araca aktarılması, çekiş sisteminin bu enerjiyi mekanik harekete dönüştürmesi ve tren hareketinin sinyalizasyon sistemi tarafından güvenli bir şekilde yönetilmesine dayanır.

Bir metro trenini düşünelim.

Tren enerji sisteminden elektrik alır. Bu enerji çekiş ekipmanları tarafından elektrik motorlarına iletilir. Motorların ürettiği tork, tekerlek ve aks sistemi üzerinden treni hareket ettirir.

Ancak trenin hareket etmesi tek başına yeterli değildir. Aynı hatta arka arkaya onlarca tren çalışıyorsa trenlerin birbirine güvenli mesafede tutulması gerekir. Bu görev sinyalizasyon ve tren kontrol sistemi tarafından gerçekleştirilir.

İşletme süreci genel olarak şu zincir içinde değerlendirilebilir:

Enerji beslemesi → çekiş sistemi → araç hareketi → tren kontrolü → istasyon operasyonu → yolcu değişimi → yeniden hızlanma → bir sonraki istasyon

Bunun arkasında ise merkezi kontrol sistemi bulunur.

Metro işletmelerinde Operasyon Kontrol Merkezi veya benzeri bir merkez üzerinden trenlerin konumu, enerji sistemleri, istasyon ekipmanları, haberleşme, alarm durumları ve işletme parametreleri izlenebilir.

Modern raylı sistem mimarisinde kontrol-komuta ve sinyalizasyon, emniyetli tren hareketlerini sağlayan temel alt sistemlerden biridir. Avrupa'nın teknik çerçevesinde sinyalizasyonun hem hat tarafında hem de araç üzerinde çalışan bileşenleri bulunur.

Ağır raylı sistemlerin karakteri birkaç temel mühendislik özelliği üzerinden açıklanabilir.

1. Yüksek yolcu kapasitesi

Ağır raylı sistemler yüksek yolcu talebinin bulunduğu koridorlara hizmet vermek üzere tasarlanır.

Bir hatta aynı saat içinde çok sayıda tren işletilebildiği için toplam taşıma kapasitesi oldukça yüksektir. Kapasite yalnızca vagon sayısıyla değil; tren uzunluğu, tren içi yolcu kapasitesi, takip aralığı, istasyonlarda bekleme süresi ve sinyalizasyon performansıyla birlikte değerlendirilir.

2. Fiziksel olarak ayrılmış hat

Ağır raylı sistemin en önemli karakteristiklerinden biri diğer ulaşım kullanıcılarından ayrılmış olmasıdır.

Karayolu trafiğinin trene müdahale edememesi, hem güvenlik hem de işletme düzenliliği açısından kritik öneme sahiptir.

3. Elektrikli işletme

Kentsel ağır raylı sistemler tipik olarak elektrikli işletilir. Enerji, üçüncü ray veya havai hat sistemiyle araca aktarılabilir. FTA da ağır raylı yolcu araçlarının üçüncü ray veya havai hat üzerinden elektrik alabildiğini belirtmektedir.

4. Yüksek sefer sıklığı

Metro sistemlerinin en önemli işletme avantajlarından biri kısa tren aralıklarıyla çalışabilmeleridir.

Burada yalnızca trenin maksimum hızına bakmak yeterli değildir. Hattın gerçek kapasitesini belirleyen unsurların başında headway, yani iki tren arasındaki işletme aralığı gelir.

5. Gelişmiş sinyalizasyon

Yüksek frekanslı işletme için gelişmiş tren kontrol ve sinyalizasyon sistemleri kullanılır.

Geleneksel sabit blok sistemlerinden gelişmiş hareketli blok ve iletişim tabanlı tren kontrol sistemlerine kadar farklı mimariler kullanılabilir.

6. Yüksek peronlu istasyon yapısı

Metro tipi ağır raylı sistemlerde araç-peron arasındaki düşey farkın azaltılması, yolcu değişim süresinin kısaltılması ve erişilebilirliğin artırılması açısından peron yüksekliği kritik bir tasarım parametresidir.

7. Yüksek işletme düzenliliği

Hat dışı trafiğin etkisinin azaltılması sayesinde ağır raylı sistemler yüksek düzenlilik sağlayacak biçimde işletilebilir.

Ağır raylı sistemler özellikle yüksek nüfus yoğunluğuna sahip kentsel bölgelerde, güçlü yolcu talebi bulunan ana ulaşım koridorlarında ve karayolu altyapısının yetersiz kaldığı güzergâhlarda kullanılır.

Özellikle merkezi iş alanları, büyük konut bölgeleri, aktarma merkezleri, üniversite alanları, havalimanı bağlantıları ve önemli ulaşım merkezleri arasında yüksek kapasiteli bağlantı sağlamak için metro tipi sistemlerden yararlanılır.

Burada önemli olan yalnızca nüfus değil, ulaşım talebinin mekânsal yoğunluğudur.

Bir kentte nüfus yüksek olabilir. Ancak yolculuklar çok dağınık bir yapı gösteriyorsa ağır raylı sistem yerine başka toplu taşıma çözümleri daha uygun olabilir.

Bu nedenle raylı sistem yatırımı yalnızca “şehir büyük mü?” sorusuyla belirlenmez.

Talep yoğunluğu, koridor yapısı, istasyon erişimi, aktarma ilişkileri, arazi kullanımı, maliyet, inşaat koşulları ve mevcut toplu taşıma ağı birlikte değerlendirilir.

UITP de metro sistemlerini yüksek kapasiteli kentsel hareketliliğin temel bileşenlerinden biri; hafif raylı sistemleri ise kentsel ulaşım ağını destekleyen önemli bir mod olarak ele almaktadır.

Bir ağır raylı sistem projesi, tek bir mühendislik disiplininin ürünü değildir. Çok disiplinli bir sistem mühendisliği çalışmasıdır.

Temel bileşenler şu gruplarda değerlendirilebilir:

Altyapı: tünel, viyadük, kazı yapıları, istasyon yapıları, drenaj ve diğer inşaat işleri.

Demiryolu üstyapısı: ray, travers veya slab track, bağlantı elemanları, makaslar ve diğer özel hat elemanları.

Enerji: trafo merkezleri, doğrultucular, dağıtım sistemleri, üçüncü ray veya katener, geri dönüş devresi ve koruma sistemleri.

Sinyalizasyon: tren algılama, tren kontrolü, otomatik tren koruma, kilitleme ve merkezi kontrol.

Haberleşme: telsiz, veri iletişimi, yolcu bilgilendirme, CCTV, acil durum haberleşmesi.

Araçlar: metro tren setleri, bojiler, çekiş sistemi, fren sistemi, kapılar, HVAC, yardımcı güç sistemleri ve araç kontrol sistemi.

İstasyon: peronlar, merdivenler, yürüyen merdivenler, asansörler, turnikeler, yolcu bilgilendirme ve güvenlik sistemleri.

Depo ve bakım tesisleri: park hatları, bakım atölyeleri, yıkama tesisleri, tekerlek torna ekipmanları, yedek parça alanları ve idari birimler.

Operasyon: tren işletme planı, personel planlaması, acil durum prosedürleri ve trafik yönetimi.

Avrupa demiryolu teknik çerçevesinde enerji, altyapı, demiryolu araçları ve kontrol-komuta/sinyalizasyon bağımsız fakat birbirine bağlı alt sistemler olarak ele alınmaktadır.

Bir ağır raylı sistem hattının tasarımı, güzergâhın harita üzerinde iki noktayı birleştirmesinden çok daha fazlasıdır.

Hat tasarımında genel olarak şu konular değerlendirilir:

• yolcu talebi,
• güzergâh geometrisi,
• yatay ve düşey kurplar,
• eğimler,
• ray açıklığı,
• platform geometrisi,
• araç gabarisi,
• yapısal gabariler,
• tünel kesiti,
• drenaj,
• enerji altyapısı,
• sinyalizasyon,
• kaçış ve tahliye,
• bakım erişimi,
• işletme senaryoları.

Yatay hat geometrisi

Raylı taşıtlarda virajlar, araç dinamiği açısından karayolu araçlarından farklı değerlendirilir.

Kurp yarıçapı küçüldükçe araç üzerindeki yanal etkiler artar. Bu nedenle güzergâh planlamasında mümkün olduğunca uygun kurp yarıçapları ve gerekli geçiş geometrileri oluşturulur.

Düşey hat geometrisi

Hat üzerindeki eğimler özellikle metro tasarımında enerji tüketimi, frenleme, ivmelenme, araç performansı ve işletme güvenliği açısından önemlidir.

Eğim genellikle binde olarak ifade edilir.

Basit gösterim:

Eğim (‰) = yükseklik farkı / yatay uzunluk × 1000

Örneğin 20 metrelik yükselmenin 1000 metrelik yatay uzunlukta gerçekleştiği bir hat kesiminde eğim 20‰ olur.

Gerçek projelerde izin verilen maksimum eğim; araç performansına, hat tipine, istasyon konumlarına, işletme senaryosuna, standartlara ve altyapı koşullarına göre belirlenir.

Gabarit

Gabarit, aracın ve altyapının birbirine veya çevredeki yapılara güvenli mesafede bulunabilmesi için gereken geometrik sınırların tanımlanmasıdır.

Burada iki kavram özellikle önemlidir:

Araç gabarisi: aracın kapladığı geometrik hacim.

Yapısal gabariler: tünel, peron, yapı ve diğer sabit elemanlarla ilgili güvenli açıklıklar.

Gabarinin doğru oluşturulmaması yalnızca araç hareketini değil, bakım faaliyetlerini ve tahliye senaryolarını da etkileyebilir.

Ray, demiryolu sisteminin en görünür elemanı olsa da aslında üstyapının yalnızca bir parçasıdır.

Bir hat kesitinde raylarla birlikte ray bağlantıları, travers veya doğrudan beton plaka sistemi, balast, alt temel ve zemin koşulları dikkate alınır.

Balastlı hat

Geleneksel demiryollarında balastlı hat yaygın olarak kullanılır.

Balast;

• yük dağıtımı,
• drenaj,
• hat geometrisinin korunması,
• titreşim davranışı

gibi görevlerde rol oynar.

Balastsız hat

Metro tünellerinde ve yoğun kullanılan kentsel hatlarda slab track olarak da adlandırılan balastsız sistemler tercih edilebilir.

Bu sistemlerde ray doğrudan veya özel bağlantı sistemleri aracılığıyla beton/plak altyapısına bağlanır.

Balastsız sistemin seçilmesi bakım ihtiyacını ortadan kaldırmaz. Tam tersine ray geometrisi, bağlantı elemanları, elastikiyet ve titreşim davranışı dikkatle tasarlanmalıdır.

Ray profili

Ray profilinin seçimi yalnızca rayın taşıyacağı yüke göre yapılmaz.

Ray profili;

• aks yükü,
• trafik yoğunluğu,
• araç tipi,
• hız,
• tekerlek-ray teması,
• aşınma,
• bakım yöntemi,
• kaynaklı hat yapısı

gibi parametrelerle birlikte belirlenir.

İstasyon, yolcuların trene bindiği bir platformdan ibaret değildir. İstasyon; yolcu akışı, erişim, yangın güvenliği, havalandırma, haberleşme, enerji, güvenlik ve işletmenin aynı mekânda birleştiği karmaşık bir sistemdir.

Bir istasyonda genel olarak:

• peron,
• giriş-çıkış alanları,
• turnikeler,
• merdivenler,
• yürüyen merdivenler,
• asansörler,
• yolcu bilgilendirme,
• CCTV,
• acil durum haberleşmesi,
• yangın algılama ve söndürme,
• havalandırma,
• drenaj,
• teknik hacimler

bulunabilir.

Peron tasarımı

Peron genişliği, yalnızca ortalama yolcu sayısına göre belirlenmemelidir.

Pik saat yolcu yoğunluğu, tren tahliye senaryoları, acil durumlar, yolcu akış yönleri ve aktarma hareketleri de dikkate alınır.

İstasyonlarda yolcu değişim süresi

Trenin istasyonda beklediği süreye dwell time adı verilir.

Dwell time, özellikle yüksek frekanslı metro işletmelerinde kapasite üzerinde doğrudan etkiye sahiptir.

Kapıların daha uzun süre açık kalması, yoğun yolcu değişimi, yolcu akışındaki dar boğazlar veya işletme personelinin gecikmesi hattın takip aralığını büyütebilir.

Dolayısıyla istasyon tasarımı aslında hat kapasitesinin bir parçasıdır.

Elektrik enerjisi, ağır raylı sistemlerin temel işletme girdilerinden biridir.

Enerji sistemi genel olarak:

şebeke bağlantısı → trafo → dağıtım → çekiş enerjisi → araç

zinciri içinde düşünülebilir.

Kentsel raylı sistemlerde üçüncü ray ve havai hat olmak üzere temel iki enerji aktarım yaklaşımı kullanılabilir. FTA, ağır raylı yolcu araçlarının bu iki yöntemden biriyle elektrik alabildiğini belirtmektedir.

Üçüncü ray

Üçüncü ray sisteminde çekiş enerjisi hatta bulunan ayrı bir iletken ray üzerinden araca aktarılır.

Bu sistem özellikle metro uygulamalarında kullanılmaktadır.

Katener

Katener sisteminde enerji havai iletken sistem üzerinden araca aktarılır.

Pantograf, aracın üst kısmında bulunan ve katener ile temas ederek elektrik aktarımını sağlayan temel ekipmandır.

Rejeneratif frenleme

Modern elektrikli raylı sistem araçlarında frenleme sırasında motorların jeneratör çalışma özelliğinden faydalanılarak elektrik enerjisinin geri kazanılması mümkün olabilir.

Bu enerji aynı anda başka bir tren tarafından kullanılabilir veya uygun enerji altyapısı mevcutsa şebeke tarafına geri aktarılabilir.

Enerji sisteminin tasarımında yalnızca maksimum güç değil, eşzamanlı tren hareketleri, pik yükler, gerilim düşümü, kısa devre seviyeleri ve geri dönüş devresi gibi konular da dikkate alınır.

ERA'nın teknik çerçevesinde enerji alt sistemi, trene çekiş enerjisi sağlamak için gerekli sabit tesisleri kapsar.

Sinyalizasyon, ağır raylı sistemin güvenli şekilde çalışmasının merkezinde yer alır.

Basit anlamıyla sinyalizasyonun görevi, hangi trenin nerede olduğunu bilmek ve trenlerin güvenli hareketlerini kontrol etmektir.

Fakat modern metro sistemlerinde sinyalizasyon bundan daha karmaşık bir yapıya sahiptir.

Başlıca fonksiyonlar:

• tren konumunun belirlenmesi,
• güzergâh oluşturulması,
• makasların kontrolü,
• trenler arası güvenli mesafenin korunması,
• hız kontrolü,
• otomatik tren koruma,
• tren hareket yetkisinin yönetimi,
• merkezî trafik kontrolü,
• arıza ve düşük işletme durumlarının yönetimi.

Avrupa demiryolu sisteminde kontrol-komuta ve sinyalizasyonun hem hat tarafı hem de araç üstü ekipmanları bulunmaktadır. Bu sistemlerin temel amaçlarından biri tren hareketlerinin güvenli biçimde komuta ve kontrol edilmesidir.

ATP, ATO ve ATS

ATP – Automatic Train Protection: Trenin hız ve hareketinin emniyet sınırları içinde kalmasını sağlayan koruma fonksiyonlarıdır.

ATO – Automatic Train Operation: Hızlanma, seyir ve duruş gibi işletme fonksiyonlarının otomatikleştirilmesini sağlar.

ATS – Automatic Train Supervision: Tren işletmesinin merkezden izlenmesi ve yönetilmesinde kullanılır.

Bu üç kavramın görevleri birbirinden farklıdır.

Örneğin ATO trenin otomatik hareket etmesine yardımcı olabilir; ancak emniyetin temelini ATP sistemi ve buna ilişkin güvenlik mimarisi oluşturur.

CBTC

Kentsel metro sistemlerinde iletişim tabanlı tren kontrol sistemleri, yani CBTC, yüksek frekanslı işletme için kullanılan modern çözümlerden biridir.

Sistem; tren ile hat tarafı arasındaki veri iletişiminden yararlanarak tren konumunu ve hareket yetkilerini daha hassas şekilde yönetebilir.

Günümüzde otomasyon ve dijitalleşme metro ve hafif raylı sistemlerde önemli gelişim alanlarından biri olmaya devam etmektedir. UITP de metro sektöründe otomasyon, sinyalizasyon, enerji ve bakım sistemlerinin önemli çalışma alanları olduğunu belirtmektedir.

Ağır raylı sistem aracı, sistemin yalnızca taşıyıcı unsuru değil, aynı zamanda enerji, mekanik, elektrik, elektronik ve kontrol sistemlerinin birleştiği hareketli bir platformdur.

Bir metro aracında başlıca şu sistemler bulunabilir:

• gövde,
• bojiler,
• akslar,
• tekerlekler,
• çekiş motorları,
• çekiş konvertörleri,
• fren sistemi,
• yardımcı güç sistemi,
• kapı sistemi,
• HVAC,
• yolcu bilgilendirme,
• araç kontrol sistemi,
• haberleşme ekipmanları,
• yangın algılama,
• acil durum ekipmanları.

Boji

Bogi, araç gövdesinin ray üzerinde taşınmasına ve yönlendirilmesine yardımcı olan tekerlek takımını, aksları, süspansiyon sistemlerini ve bunlarla ilgili mekanik ekipmanları taşıyan alt sistemdir.

Çekiş sistemi

Çekiş sistemi elektrik enerjisini mekanik harekete dönüştürür.

Modern araçlarda güç elektroniği, çekiş motorları ve kontrol sistemleri birlikte çalışır.

Fren sistemi

Ağır raylı sistemlerde frenleme sadece mekanik frenlerden oluşmaz.

Elektrikli frenleme, rejeneratif frenleme ve pnömatik/elektromekanik fren sistemleri birlikte kullanılabilir.

Gerçek frenleme performansında;

• araç kütlesi,
• hız,
• yol eğimi,
• tekerlek-ray aderansı,
• yük durumu,
• fren sistemi gecikmesi,
• güvenlik marjları

gibi birçok değişken dikkate alınır.

Ağır raylı sistemlerde kapasite denildiğinde tek bir sayıdan söz etmek çoğu zaman doğru değildir.

Araç kapasitesi, tren kapasitesi ve hat kapasitesi birbirinden farklı kavramlardır.

Örneğin bir aracın 250 yolcu taşıması, hattın saatte 15.000 yolcu taşıdığı anlamına gelmez.

Öncelikle kaç araçtan oluşan tren işletildiğine, daha sonra saatte kaç tren çalıştırılabildiğine bakmak gerekir.

Basitleştirilmiş işletme yaklaşımı:

Saatlik tren sayısı = 60 / takip aralığı

Örneğin takip aralığı 4 dakika ise:

60 / 4 = 15 tren/saat

Tren başına 1.000 yolcu kabul edilirse basitleştirilmiş teorik kapasite:

1.000 × 15 = 15.000 yolcu/saat/yön

Bu, tasarım kapasitesi değildir. Sadece temel kavramı açıklayan bir hesaplamadır.

Gerçek hat kapasitesinde:

• sinyalizasyon sistemi,
• güvenli takip mesafesi,
• istasyon bekleme süreleri,
• tren performansı,
• makas bölgeleri,
• terminal dönüş süresi,
• yolcu değişim süresi,
• işletme düzensizliği,
• arıza durumları

gibi faktörler dikkate alınır.

Bu nedenle mühendislik projesinde “vagon kapasitesi × tren sayısı” yaklaşımı tek başına yeterli değildir.

Raylı sistem mühendisliği çok sayıda ayrıntılı hesap içerir. Ancak kavramsal seviyede birkaç temel formül özellikle yararlıdır.

Ortalama hız

V = S / t

Burada:

• V = ortalama hız
• S = alınan mesafe
• t = geçen süre

Raylı sistem projelerinde ticari hız ile maksimum hızın aynı kavram olmadığı unutulmamalıdır.

Tren takip aralığı

H = 60 / f

Burada:

• H = dakika cinsinden takip aralığı
• f = saatlik tren sayısı

Saatlik hat kapasitesinin basitleştirilmiş ifadesi

K = T × f

Burada:

• K = saatlik yolcu kapasitesi
• T = tren başına yolcu
• f = saatlik tren sayısı

Bu ifade yalnızca temel mantığı göstermek içindir. Gerçek kapasite hesabında işletme kısıtları daha karmaşıktır.

Eğim

i = Δh / L × 1000

Eğim binde olarak ifade edilir.

Basitleştirilmiş fren mesafesi

Teorik olarak:

d ≈ v² / 2a

ifadesi kullanılabilir.

Ancak demiryolu sistemlerinde gerçek frenleme mesafesi bundan çok daha karmaşıktır. Tren kütlesi, frenleme gecikmesi, aderans, eğim, hız profili, araç yükü, fren sistemi ve emniyet katsayıları hesaba katılır.

Bu nedenle bu formül gerçek metro frenleme tasarımı için kullanılmamalıdır; yalnızca fiziksel prensibi anlatmak amacıyla verilmektedir.

Ağır raylı sistemin avantajları

Yüksek taşıma kapasitesi

Ağır raylı sistemin en belirgin avantajı yüksek yolcu talebini karşılayabilmesidir.

Özellikle yüksek yoğunluklu ulaşım koridorlarında çok sayıda yolcunun kısa zaman aralıklarıyla taşınmasına imkân verir.

Karayolu trafiğinden bağımsız işletme

Hat tamamen ayrılmış olduğu için trafik ışıkları, kavşaklar ve karayolu araçları normal işletmeyi doğrudan etkilemez.

Bu durum seyahat süresinin öngörülebilirliğini artırır.

Yüksek sefer sıklığı

Gelişmiş tren kontrol ve sinyalizasyon sistemleri, kısa tren aralıklarıyla çalışmaya olanak sağlayabilir.

Elektrikli işletme

İşletme sırasında fosil yakıtlı araçlara kıyasla farklı bir emisyon profiline sahip olur. Ancak enerji kaynağının üretim biçimi toplam çevresel değerlendirmede ayrıca ele alınmalıdır.

Kent içi ulaşım omurgası oluşturabilme

Metro tipi ağır raylı sistemler, diğer ulaşım modlarıyla aktarma sağlayarak kentsel toplu taşıma ağının ana omurgalarından biri olabilir.

UITP de metroyu yüksek kapasiteli kentsel hareketliliğin temel omurgalarından biri olarak tanımlamaktadır.

Arazi kullanımı avantajı

Özellikle yeraltı çözümlerinde yüzeydeki ulaşım koridorunun fiziksel etkisi azaltılabilir.

Bunun karşılığında tünel inşaatının maliyeti ve teknik karmaşıklığı önemli ölçüde artabilir.

Ağır raylı sistemin dezavantajları

Yüksek ilk yatırım maliyeti

Metro ve diğer ağır raylı sistemlerde tünel, viyadük, istasyon, enerji ve sinyalizasyon altyapısı önemli yatırım gerektirir.

Karmaşık mühendislik

Bir metro projesi yalnızca inşaat projesi değildir.

İnşaat, makine, elektrik, elektronik, bilgisayar, kontrol, haberleşme, jeoloji, geoteknik, mimari ve işletme disiplinleri arasında çok sayıda arayüz bulunur.

İnşaat sırasında şehir etkisi

Yeraltında yapılmayan istasyon ve hatlarda yol düzenlemeleri, kamulaştırma, trafik yönetimi ve mevcut altyapıların taşınması gerekebilir.

Yüksek sistem bağımlılığı

Bir alt sistemdeki arıza diğer sistemleri etkileyebilir.

Örneğin enerji kesintisi yalnızca trenleri değil; istasyon ekipmanlarını, havalandırmayı, yürüyen merdivenleri, haberleşmeyi ve bazı güvenlik sistemlerini de etkileyebilir.

Bu nedenle sistem tasarımında güvenilirlik ve kullanılabilirlik büyük önem taşır.

Hafif raylı sistemler ile ağır raylı sistemler arasında kesin bir sınır çizmek her ülkede aynı sonucu vermez.

Bunun nedeni, “light rail” kavramının bazı sistemlerde tramvaya, bazı sistemlerde ise metroya daha yakın özellikler taşımasıdır.

Federal Transit Administration hafif raylı sistemi, ağır raylı sisteme göre daha düşük trafik kapasitesine sahip elektrikli bir ulaşım modu olarak tanımlar; araçlar tek başına veya kısa diziler halinde işletilebilir ve hat paylaşımlı veya özel olabilir.

Avrupa literatüründe de hafif raylı sistem, tramvay ile metro arasındaki özellikleri farklı oranlarda bir araya getiren esnek bir kentsel raylı sistem olarak ele alınabilir.

Genel karşılaştırma şöyledir:

Türkiye'deki teknik çalışmalarda da hafif raylı sistemlerin özel hat, belirli istasyon aralıkları ve orta-yüksek işletme hızlarıyla tanımlandığı; metro sistemlerinin ise tamamen ayrılmış, daha yüksek kapasiteli ve daha güçlü otomasyon özelliklerine sahip olduğu görülmektedir.

Ancak bu değerlerin evrensel tasarım kriterleri olmadığı vurgulanmalıdır. Bir hafif raylı sistemin hızını yalnızca “hafif” olduğu için belirli bir rakamla sınırlandırmak doğru değildir.

Tramvay, kent içinde karayolu ile aynı koridoru paylaşabilen veya yol trafiğinden kısmen ayrılmış bir raylı sistemdir.

Ağır raylı sistem ise esas olarak tam kontrollü ve ayrılmış bir hat üzerinde işletilir.

Tramvayda:

• kavşaklar,
• trafik ışıkları,
• yaya geçişleri,
• karayolu araçları

işletmeyi etkileyebilir.

Ağır raylı sistemde ise bu etkileşimler mümkün olduğunca ortadan kaldırılır.

Bu nedenle tramvay ile metro arasındaki temel fark yalnızca araç boyutu değildir.

Asıl farklılık; hat erişimi, önceliklendirme, kapasite, işletme ayrımı, istasyon yapısı ve trafik etkileşimi üzerinden ortaya çıkar.

Bu soru teknik açıdan oldukça önemlidir.

Çünkü “tren” ile “raylı sistem” aynı seviyede kavramlar değildir.

Tren, bir veya daha fazla demiryolu aracının birlikte işletilmesinden oluşan hareketli taşıttır.

Raylı sistem ise hattı, araçları, enerji sistemini, sinyalizasyonu, istasyonları ve işletmeyi kapsayan daha geniş bir sistemdir.

FTA'nın sözlüğünde tren; bir veya daha fazla yolcu aracının, lokomotifin veya uygun durumda tek bir raylı aracın birlikte oluşturduğu işletme birimi olarak tanımlanmaktadır. Aynı sözlükte ağır raylı ve hafif raylı araçların da tren olarak değerlendirilebildiği görülmektedir.

Dolayısıyla:

Metro treni = aracın kendisi / işletme birimi

Metro sistemi = tren + hat + istasyon + enerji + sinyalizasyon + haberleşme + işletme + bakım + diğer altyapılar

şeklinde düşünülebilir.

Bu nedenle “Ağır raylı sistemin trenlerden farkı nedir?” sorusunun teknik cevabı, bunların birbirinin doğrudan alternatifi olmadığıdır.

Kentsel ulaşım terminolojisi açısından birçok sınıflandırmada metro, ağır raylı sistem kategorisinde değerlendirilir.

Örneğin FTA'nın Heavy Rail tanımı doğrudan yüksek kapasiteli, elektrikli ve diğer trafiklerden ayrılmış metro tipi sistemleri kapsamaktadır. Aynı kurumun NTD belgelerinde geleneksel subway sistemlerinin Heavy Rail olarak sınıflandırıldığı açıkça belirtilmektedir.

Ancak Avrupa demiryolu terminolojisinde “heavy rail system” farklı anlam taşıyabilir.

EN 17343:2023, ağır raylı sistemi kentsel metrodan ziyade geleneksel demiryolu sistemi olarak tanımlamaktadır.

Bu nedenle teknik bir raporda:

Heavy Rail Transit

ve

Heavy Rail System

ifadelerinin bağlamı açıklanmalıdır.

Bu küçük gibi görünen terminoloji farkı, uluslararası projelerde yanlış anlaşılmaları önlemek açısından oldukça önemlidir.

Demiryolu projelerinde güvenlik yalnızca sinyalizasyon sistemine bırakılan bir konu değildir.

Sistem güvenliği, tasarımın ilk aşamasından işletme ömrünün sonuna kadar ele alınır.

Burada önemli kavramlardan biri RAMS'tir.

RAMS:

• Reliability – Güvenilirlik
• Availability – Kullanılabilirlik
• Maintainability – Bakım yapılabilirlik
• Safety – Emniyet

kavramlarının birlikte değerlendirilmesidir.

EN 50126-1:2017+A1:2024, demiryolu sistemleri için RAMS yaklaşımını sistem yaşam döngüsü boyunca ele almakta; RAMS gereksinimlerinin belirlenmesi, yönetilmesi ve gösterilmesi için sistematik bir süreç tanımlamaktadır.

Bu yaklaşım mühendis için önemli bir bakış açısı oluşturur:

Bir sistem yalnızca çalışıyor olması nedeniyle başarılı kabul edilmez.

Aynı zamanda;

Ne kadar güvenilir?

Ne kadar süre kullanılabilir durumda?

Arızalandığında ne kadar hızlı onarılabilir?

Arıza sonucunda ortaya çıkabilecek risk nedir?

sorularının da cevaplanması gerekir.

Özellikle yeraltı metro sistemlerinde yangın güvenliği kritik öneme sahiptir.

Bir tünel tasarlanırken yalnızca aracın geçeceği boşluk oluşturulmaz.

Acil durumda:

• yolcuların tahliye edilmesi,
• dumanın kontrol edilmesi,
• haberleşmenin devam etmesi,
• acil aydınlatma,
• enerji izolasyonu,
• yangın algılama,
• havalandırma,
• itfaiye erişimi

gibi çok sayıda konu birlikte değerlendirilir.

Avrupa demiryolu teknik düzenlemelerinde tünel güvenliği; altyapı, enerji, kontrol-komuta ve sinyalizasyon, araçlar ve işletme gibi birden fazla alt sistemi birlikte ele alır.

Dolayısıyla metro tüneli tasarımı yalnızca geoteknik veya yapısal bir problem değildir; doğrudan bir sistem güvenliği problemidir.

Bir raylı sistemin başarısı yalnızca inşaatın tamamlanmasıyla ölçülmez.

Asıl uzun dönem performansı bakım ve işletme belirler.

Bakım faaliyetleri genel olarak:

önleyici bakım, kestirimci bakım ve düzeltici bakım

yaklaşımlarıyla ele alınabilir.

Ray sistemlerinde;

• ray aşınması,
• tekerlek profili,
• makaslar,
• enerji ekipmanları,
• sinyalizasyon,
• kapı sistemleri,
• HVAC,
• fren ekipmanları,
• yürüyen merdivenler,
• asansörler

düzenli olarak izlenir ve bakım programına alınır.

Modern sistemlerde sensörlerden ve sürekli ölçümden yararlanılarak arıza meydana gelmeden önce bakım ihtiyacının tespit edilmesi giderek daha fazla önem kazanmaktadır.

Bu durum özellikle yoğun işletilen metrolarda kritiktir. Çünkü aynı ekipmanın arızalanması yalnızca bakım sahasında değil, doğrudan sefer düzeninde gecikme yaratabilir.

Bir mühendis için ağır raylı sistemleri öğrenirken yalnızca rayın veya trenin teknik özelliklerine odaklanmak yeterli değildir.

Raylı sistem mühendisliği, birçok disiplinin ortak çalışma alanıdır.

İnşaat ve altyapı tarafında

Mühendis;

• güzergâh geometrisi,
• tünel,
• viyadük,
• istasyon yapıları,
• geoteknik,
• drenaj,
• deprem tasarımı,
• betonarme,
• çelik yapılar

gibi konuları anlamalıdır.

Demiryolu tarafında

Özellikle;

• ray,
• travers,
• balast,
• slab track,
• makas,
• ray bağlantıları,
• kaynaklı ray,
• hat geometrisi,
• gabarit

konularının temel mantığı bilinmelidir.

Elektrik tarafında

• çekiş enerjisi,
• trafo merkezleri,
• üçüncü ray,
• katener,
• enerji dağıtımı,
• koruma,
• topraklama,
• geri dönüş akımı

gibi konular önemlidir.

Sinyalizasyon tarafında

• interlocking,
• ATP,
• ATO,
• ATS,
• CBTC,
• tren algılama,
• hareket yetkisi,
• makas kontrolü

gibi kavramlar bilinmelidir.

Araç tarafında

• bojiler,
• çekiş,
• fren,
• yardımcı güç,
• HVAC,
• kapı sistemleri,
• araç kontrol sistemi

gibi alt sistemlerin diğer sistemlerle ilişkisi anlaşılmalıdır.

Sistem mühendisliği tarafında

Asıl kritik alanlardan biri de sistemler arasındaki arayüzlerdir.

Örneğin:

Ray – araç

Araç – sinyalizasyon

Sinyalizasyon – enerji

İstasyon – araç

Enerji – sinyalizasyon

İstasyon – yangın güvenliği

gibi yüzlerce arayüz ortaya çıkabilir.

Raylı sistem projelerinde teknik sorunların önemli bir bölümü tek bir ekipmanın yetersizliğinden değil, farklı sistemlerin birbiriyle doğru çalışmamasından kaynaklanabilir.

Bu nedenle “interface management”, yani arayüz yönetimi, büyük raylı sistem projelerinde kritik bir konudur.

Burada “hangisi daha iyi?” sorusundan çok “hangi ulaşım talebine hangi sistem daha uygun?” sorusu sorulmalıdır.

Yüksek talep, çok yoğun koridor ve tamamen ayrılmış işletme ihtiyacı arttıkça ağır raylı sisteme olan ihtiyaç artabilir.

Daha düşük veya orta talep, mevcut yol koridorlarından yararlanma imkânı ve daha yüksek güzergâh esnekliği söz konusu olduğunda hafif raylı sistem değerlendirilebilir.

Bu yüzden:

nüfus → talep → koridor → kapasite → işletme → altyapı → yatırım maliyeti

zinciri birlikte analiz edilmelidir.

Sistemin teknik olarak mümkün olması, ekonomik ve işletmesel açıdan doğru olduğu anlamına gelmez.

Raylı sistemlerde gelecek yalnızca daha hızlı trenlerden ibaret değildir.

Asıl dönüşüm;

• otomasyon,
• gerçek zamanlı veri,
• kestirimci bakım,
• enerji optimizasyonu,
• gelişmiş sinyalizasyon,
• sürücüsüz işletme,
• akıllı istasyonlar,
• dijital ikiz,
• yapay zekâ destekli bakım,
• enerji geri kazanımı

gibi alanlarda gerçekleşmektedir.

UITP'nin güncel metro çalışmalarında da otomasyon, bakım, enerji, sinyalizasyon ve dijitalleşme önemli çalışma alanları arasında yer almaktadır.

Sinyalizasyon tarafında da Avrupa'nın güncel teknik çerçevesi sürekli güncellenmektedir. ERA, 2026 yılında CCS TSI kapsamında yeni değişiklikleri yayımlamış ve ERTMS/ETCS, otomatik tren işletimi ve demiryolu mobil haberleşmesine ilişkin güncel teknik çerçeveyi takip etmektedir.

Bu nedenle modern ağır raylı sistemler artık yalnızca “elektrikli tren + ray” şeklinde düşünülmemektedir.

Bunlar yüksek düzeyde entegre edilmiş siber-fiziksel ulaşım sistemleridir.
